Introducción

La detección temprana de fallas en sistemas eléctricos es una prioridad crítica en el mantenimiento de equipos de alta tensión. Las descargas parciales representan uno de los síntomas más comunes y peligrosos de deterioro en los componentes eléctricos, especialmente en transformadores, cables de potencia, interruptores y aisladores. Identificarlas con precisión y anticipación es vital para evitar interrupciones costosas y daños catastróficos. Es aquí donde la cámara de efecto corona de alta sensibilidad entra en juego como una herramienta revolucionaria en el monitoreo de instalaciones eléctricas.

Esta tecnología avanzada permite visualizar y detectar emisiones de corona invisibles al ojo humano, brindando una solución eficaz, precisa y no invasiva. A lo largo de este artículo, se explora en profundidad el funcionamiento de esta innovadora herramienta, sus ventajas, aplicaciones, comparación con otros métodos y cómo su implementación está cambiando el panorama del mantenimiento predictivo en la industria eléctrica.

¿Qué es una cámara de efecto corona de alta sensibilidad?

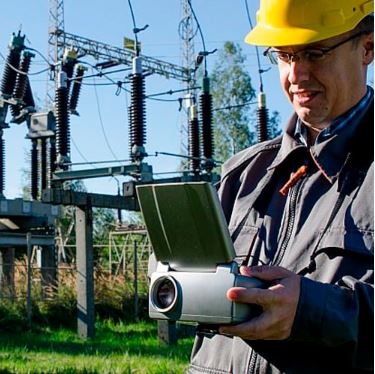

Una cámara de efecto corona de alta sensibilidad es un dispositivo óptico especializado diseñado para detectar, capturar y visualizar la radiación ultravioleta emitida por las descargas parciales. Estas emisiones suelen producirse cuando hay una acumulación de tensión en un punto de la instalación eléctrica que no puede ser soportada por el aislamiento, generando pequeñas descargas que, si no se detectan a tiempo, pueden evolucionar hacia fallas graves.

La sensibilidad de estas cámaras permite detectar incluso los niveles más bajos de radiación ultravioleta, lo que significa que pueden identificar problemas potenciales mucho antes de que se manifiesten visualmente o generen un fallo operativo. Además, algunas versiones modernas integran sensores térmicos y tecnologías de inteligencia artificial para una interpretación aún más precisa de los datos.

Principio de funcionamiento de la tecnología de efecto corona

El efecto corona ocurre cuando el campo eléctrico alrededor de un conductor supera el umbral de ionización del aire, provocando una descarga eléctrica localizada. Esta descarga genera luz ultravioleta y, en ocasiones, sonido y ozono. La cámara de efecto corona de alta sensibilidad capta estas emisiones UV y las convierte en una imagen visible al operador.

El principio óptico se basa en sensores especiales que filtran el espectro UV y lo convierten en una señal digital visible. En paralelo, muchas cámaras modernas utilizan superposición de imagen UV y visible para identificar con claridad el punto exacto de la emisión dentro de una instalación compleja. Esta capacidad de localización precisa es una de las grandes ventajas frente a otras tecnologías.

Importancia de la detección temprana de descargas parciales

Las descargas parciales pueden parecer inofensivas al inicio, pero son indicadores claros de que algo no marcha bien en el aislamiento o en los componentes eléctricos. Si no se detectan y corrigen, tienden a degradar progresivamente los materiales dieléctricos, lo que eventualmente lleva a fallos eléctricos importantes.

Detectarlas de manera anticipada permite planificar mantenimientos con tiempo, reducir el riesgo de interrupciones no planificadas y optimizar la vida útil del equipo. Además, desde un punto de vista económico, esta prevención se traduce en ahorro de costes operativos y reducción de tiempos de inactividad.

Ventajas de utilizar una cámara de efecto corona

Utilizar una cámara de efecto corona de alta sensibilidad proporciona beneficios significativos para la gestión y mantenimiento de infraestructuras eléctricas. Entre las principales ventajas destacan:

• Detección sin contacto: Permite identificar fallas sin necesidad de tocar el equipo ni interrumpir su funcionamiento.

• Alta precisión: La sensibilidad extrema de las cámaras permite detectar incluso las emisiones más débiles.

• Análisis en tiempo real: Las imágenes y videos pueden visualizarse al instante, permitiendo una toma de decisiones rápida.

• Portabilidad: Muchos modelos actuales son compactos y fáciles de transportar.

• Integración con otras tecnologías: Pueden complementarse con cámaras térmicas y sistemas de análisis automatizados para ofrecer un diagnóstico completo.


Aplicaciones principales en la industria eléctrica

El uso de cámaras de efecto corona se ha extendido rápidamente en diversas áreas industriales, particularmente donde el mantenimiento de equipos de alta tensión es crítico. Algunas de las aplicaciones más comunes incluyen:

• Subestaciones eléctricas: Para monitorear interruptores, seccionadores, transformadores y otros elementos expuestos a altas tensiones.

• Líneas de transmisión: Detección de corona en aisladores, herrajes y conexiones.

• Transformadores de potencia: Inspección visual para prevenir fallas internas.

• Instalaciones industriales de alta tensión: Control preventivo en centros de carga y distribución eléctrica.


Comparación con otras tecnologías de detección

Existen otras tecnologías utilizadas para la detección de descargas parciales, como sensores acústicos, sensores de UHF o cámaras térmicas. Sin embargo, la cámara de efecto corona ofrece ventajas únicas:

Claramente, la cámara de efecto corona destaca por su capacidad de visualización directa y en tiempo real de los puntos críticos, lo que facilita un diagnóstico más ágil y preciso.

Factores a considerar al seleccionar una cámara de efecto corona

No todas las cámaras son iguales, y elegir la más adecuada dependerá del entorno de trabajo y los objetivos de inspección. Algunos de los factores a considerar son:

• Sensibilidad UV: Determina la capacidad de detectar emisiones débiles.

• Resolución de imagen: Influye en la precisión del análisis visual.

• Rango de detección: Indica la distancia máxima desde la cual se puede inspeccionar.

• Compatibilidad con otras tecnologías: Como infrarrojos o sistemas de análisis automatizados.

• Portabilidad y autonomía: Especialmente importante para trabajos en campo.


Evaluar correctamente estos factores permite maximizar el retorno de inversión y asegurar una operación más segura.

Impacto en la seguridad operativa y la eficiencia energética

El uso de cámaras de efecto corona contribuye directamente a mejorar la seguridad de las instalaciones eléctricas. Detectar puntos de descarga parcial evita que se produzcan fallos eléctricos, arcos, incendios o explosiones que ponen en riesgo la integridad del personal técnico y de las instalaciones.

Además, mantener los equipos en óptimas condiciones reduce las pérdidas de energía por efecto corona y mejora el rendimiento general de los sistemas eléctricos, lo que también se traduce en mayor eficiencia energética.

Tendencias futuras en cámaras de efecto corona

Con los avances tecnológicos, las cámaras de efecto corona están evolucionando rápidamente. Entre las tendencias más relevantes destacan:

• Integración con inteligencia artificial: Para el análisis predictivo automatizado.

• Sensores combinados (multiespectro): Fusión de datos UV, IR y visual para un diagnóstico más completo.

• Transmisión remota: Para inspecciones desde drones o robots en zonas de difícil acceso.

• Software de análisis en la nube: Gestión centralizada de datos e informes automatizados.


Estas innovaciones están posicionando esta tecnología como una herramienta clave en el mantenimiento inteligente y predictivo del futuro.

Conclusión

La cámara de efecto corona de alta sensibilidad representa un salto cualitativo en la forma de realizar inspecciones y mantenimiento de equipos de alta tensión. Su capacidad para detectar de manera temprana y precisa las descargas parciales permite a las industrias reducir riesgos, optimizar recursos y aumentar la vida útil de sus activos eléctricos. Frente a métodos tradicionales, esta tecnología ofrece una combinación única de eficacia, velocidad y precisión, siendo hoy una aliada indispensable para quienes gestionan infraestructuras eléctricas complejas.

Preguntas Frecuentes (FAQs)

¿Qué diferencia a una cámara de efecto corona de una cámara térmica?
Mientras que la cámara de efecto corona detecta radiación ultravioleta de descargas parciales, la cámara térmica mide cambios de temperatura. Ambas son complementarias, pero la primera es específica para identificar fallas de aislamiento.

¿Se puede usar esta cámara en instalaciones energizadas?
Sí. Estas cámaras están diseñadas para inspecciones a distancia sin contacto, lo que permite su uso en sistemas eléctricos en funcionamiento.

¿Qué mantenimiento requiere una cámara de efecto corona?
Generalmente, solo limpieza de lentes y calibración periódica. Son equipos robustos diseñados para trabajo en campo.

¿Es necesario un técnico especializado para operarla?
Aunque su uso es intuitivo, es recomendable que el operador tenga formación básica en interpretación de imágenes UV y en detección de descargas parciales.

¿Cuánto cuesta una cámara de este tipo?
El precio varía según marca, sensibilidad y características. Existen modelos de gama media accesibles, así como versiones profesionales de mayor coste.
